KIT per motorizzazione aperture di smaltimento naturale
I sistemi di smaltimento naturale di fumo e calore Bovema rappresentano una soluzione efficace ed economica per scaricare all’esterno grandi quantità di aria calda (ventilazione naturale) o fumi e gas caldi (in caso d’incendio).
Questa scritta non sara visibile sul frontend
Cosa deve sapere il progettista per essere a norma
Evita sorprese in fase di certificazione e adati ad esperti delle normative che ti seguono dalla progettazione alla certicazione.
Cosa deve sapere l'impresa di costruzioni
Affidati a un partner specializzato capace di anticipare i problemi e risolverli: un punto di riferimento unico per tutte le fasi, nessuna sorpresa in fase di certificazione.
Cosa deve sapere l'impiantista
Il mantenimento dello strato libero da fumi è la performance fondamentale di un SENFC. Guarda i nostri webinar per una corretta gestione dei livelli di rischio.
BOVEMA è la prima azienda di Smoke Management in Italia che ti segue dalla progettazione alla certificazione. Da 25 anni la prima scelta dei progettisti.
Questa scritta non sara visibile sul frontend
Descrizione

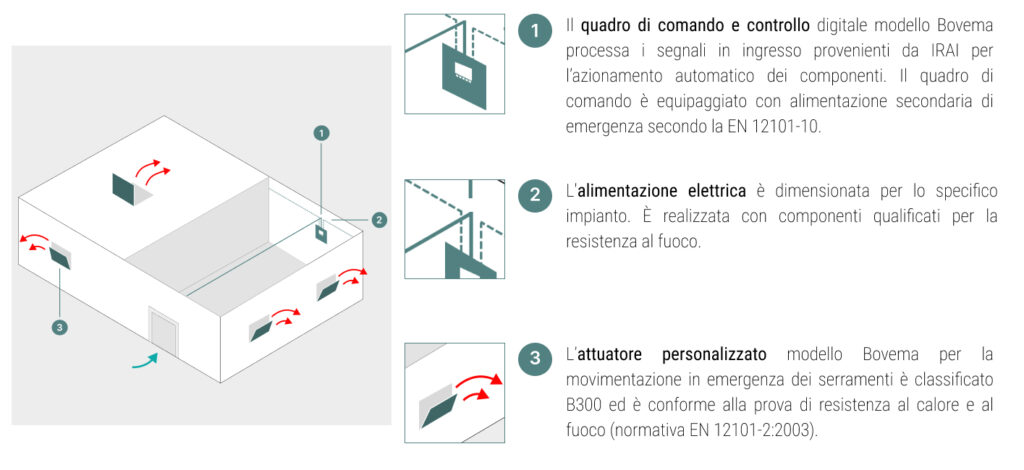

Il Kit di motorizzazione per aperture di smaltimento è una soluzione integrata e avanzata per la gestione dello smaltimento di fumo e calore in situazioni di emergenza ed è la prima soluzione di questo tipo a recepire le specifiche indicate dalla circolare VVF del 12-03-2020. Il KIT permette di realizzare un sistema di smaltimento naturale del fumo (liv. prest. II) come previsto dalla soluzione conforme prevista dal Cap. S.8 del Codice di prevenzione incendi. In particolare, grazie al Kit di motorizzazione per aperture di smaltimento è possibile trasformare un normale serramento (tipologia SEe) in una apertura di smaltimento SEb (dotata di “sistema di apertura automatico asservito a IRAI”), SEc (apribile da posizione protetta) o SEd (apribile da posizione non protetta).
Progettato per operare in modalità naturale e in linea con le specifiche della circolare VVF del 12-03-2020, questo kit include
- Un attuatore personalizzato per la movimentazione in emergenza dei serramenti, classificato B300 conforme alla prova di resistenza al calore e al fuoco così come indicato dalla normativa EN 12101-2:2003
- Un quadro di comando e controllo digitale, che riceve segnali direttamente dai sistemi di rilevazione incendi o da pulsanti manuali per l’attivazione automatica e il monitoraggio dello stato dei componenti
- Un impianto di alimentazione elettrico in conformità con la EN 12101-10
- La documentazione necessaria per l’installazione, la manutenzione e la conformità normativa, inclusi manuali personalizzati e dichiarazioni di conformità CE secondo la direttiva macchine.
Il Kit di motorizzazione per aperture di smaltimento rappresenta una soluzione chiavi in mano. Bovema può gestire tutte le fasi della vita del sistema: progettazione, installazione, collaudo e rilascio dei certificati, manutenzione.
Applicazioni
Gli impianti di smaltimento del fumo in emergenza trovano la loro applicazione più classica in contesti industriali, uffici e strutture ricettive in cui siano già presenti finestrature in buon numero e ben distribuite. Possono essere proficuamente impiegati anche in combinazione con altri sistemi di controllo del fumo come i Sistemi pressurizzati nei vani scala.
Documentazione e manualistica
Bovema fornisce tutta la documentazione necessaria per la conformità dall’impianto di smaltimento alle indicazioni della nota del Ministero dell’Interno del 12-03-2020, in particolare:
- Progettazione esecutiva dell’impianto di smaltimento in emergenza.
- Relazione descrittiva sulla tipologia e consistenza degli impianti comprensiva dello schema a blocchi con le delle logiche di attivazione e funzionamento delle aperture.
- Documentazione di corretta installazione e funzionamento del sistema secondo gli standard dei VVF (DICH.IMP. 2018).
- Dichiarazione di incorporazione (per una quasi macchina) e dichiarazione CE di conformità.
- Marcatura CE secondo la direttiva macchine dell’intero serramento + motore (macchina).
- Verbale di collaudo e primo funzionamento.
- Manuale di uso e manutenzione personalizzato contenente la descrizione dell’intero sistema, le istruzioni per il suo uso e la sua manutenzione e le indicazioni di sicurezza per gli operatori.
Scheda dell’impianto
Quadro di comando e controllo
Descrizione
Il sistema di controllo e automazione per lo smaltimento fumo e calore permette la gestione degli attuatori attraverso pulsanti (gestione manuale) o rilevatori di fumo (gestione automatica). Il quadro di comando è alloggiato in un contenitore metallico modulare di dimensioni variabili.
È possibile monitorare il funzionamento del sistema di smaltimento tramite un’interfaccia utente intuitiva dotata di punti luce LED o display in grado di segnalare eventuali guasti sulla centrale.
Il quadro di comando è installabile solo in spazi protetti da agenti atmosferici e con temperature di attivazione/funzionamento da -5°C a 40°C.
La carpenteria è fornita con tinta RAL9010 ed è provvista di chiave di sicurezza.
Certificazioni e test
- Alimentazione interna certificata secondo la norma EN 12101-10.
- Pannello di controllo costruito secondo la norma prEN 12101-9.
Attuatore a braccio pieghevole
Descrizione
L’attuatore a braccio pieghevole è dotato di un ingranaggio ad alte prestazioni (>20.000 LW) e di bracci di leva in acciaio inossidabile che lo rendono adatto per la movimentazione di finestre grandi e pesanti e ne migliorano la resistenza alle sollecitazioni da carico variabile (vento e neve). Il design simmetrico e le ridotte dimensioni da chiuso, rendono questa tipologia di attuatori ideale per progetti con marcate esigenze estetiche. Può essere impiegato sia su tetti che in facciata, dove può essere aperto sia verso l’interno che verso l’esterno. L’attuatore è alimentato a 24V e può impiegato per installazioni “in tandem” con due o più motori che lavorano in modo sincronizzato alla movimentazione dello stesso serramento.
Certificazioni e test
La Direttiva Macchine (2006/42/EC) classifica gli attuatori a braccio pieghevole come quasi macchine e ne richiede la marcatura CE secondo le direttive 2014/30UE, 2006/42/EG e 2014/35/UE. Questi attuatori sono Idonei per l’uso in sistemi di controllo del fumo di liv. di prest. II perché sono classificati B300 e sono conformi alla prova di resistenza al calore e al fuoco così come indicato dalla normativa EN 12101-2:2003. Tutti gli attuatori Bovema includono una dichiarazione volontaria EPD che descrive gli impatti ambientali della produzione.
Classificazione
Ai sensi della norma armonizzata EN12101-2:2003
- B300
Applicazioni
- Movimentazione motorizzata di finestre e porte a battente.
- Progetti con necessità di elevati angoli di apertura delle finestre.
- Indicati per edifici industriali e logistica.

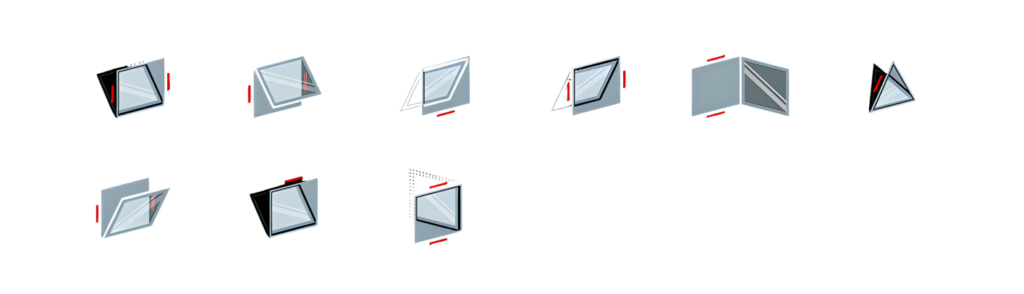

Posizioni di montaggio
Attuatore a catena
Descrizione
L’attuatore elettrico lineare a catena modello Bovema presenta una catena articolata a doppia maglia contenuta all’interno di un involucro metallico. Quando retratta, la catena è interamente contenuta dall’alloggiamento per ottimizzare l’ingombro. In posizione estesa, rimane stabile nella linea di trasmissione della potenza dall’attuatore alla finestra. Può essere montato a superficie o integrato nel profilo della finestra senza alloggiamento, sia per finestrature a battente (o a sporgere) che per quelle a vasistas con apertura verso l’interno e verso l’esterno. A seconda delle esigenze può essere montato rigido o flessibile. Gli attuatori sono alimentati a 24V e possono essere installati ed automatizzati in maniera sincronizzata fino ad un numero massimo di quattro.
Certificazioni e test
La Direttiva Macchine (2006/42/EC) classifica gli attuatori a catena come quasi macchine e ne richiede la marcatura CE secondo le direttive 2014/30UE, 2006/42/EG e 2014/35/UE. Questi attuatori sono Idonei per l’uso in sistemi di controllo del fumo di liv. prest. II perché sono classificati B300 e sono conformi alla prova di resistenza al calore e al fuoco così come indicato dalla normativa EN 12101-2:2003. Tutti gli attuatori Bovema includono una dichiarazione volontaria EPD che descrive gli impatti ambientali della produzione.
Classificazione
Ai sensi della norma armonizzata EN12101-2:2003
- B300
Applicazioni
- Motorizzazione e apertura di finestre piccole e leggere.
- Progetti con elevate esigenze estetiche (uffici, showroom, alberghi).

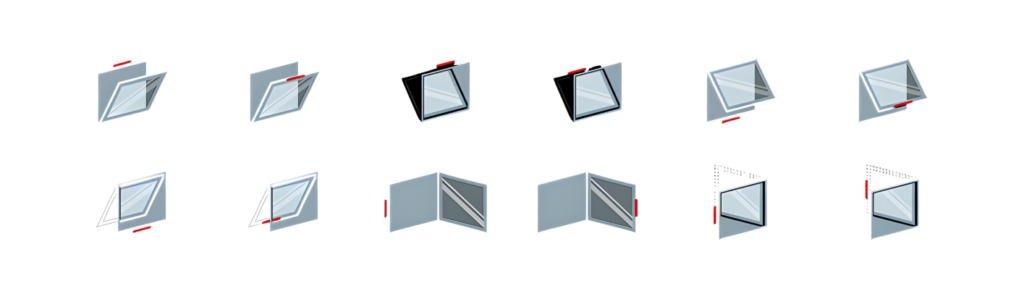

Posizioni di montaggio
Attuatore lineare
Descrizione
Nonostante il suo diametro ridotto, l’attuatore lineare Bovema è in grado di erogare una notevole potenza e può essere installato in tandem, caratteristiche che lo rendono adatto alla movimentazione rapida di serramenti anche molto pesanti. L’attuatore alimentato a 24V è alloggiato in uno speciale tubo di alluminio dotato di una scanalatura multifunzione utile sia per guidare con precisione il sollevamento verticale sia per nascondere il cavo di collegamento per un’installazione più ordinata.
Certificazioni e test
La Direttiva Macchine (2006/42/EC) classifica gli attuatori lineari come quasi macchine e ne richiede la marcatura CE secondo le direttive 2014/30UE, 2006/42/EG e 2014/35/UE. Questi attuatori sono Idonei per l’uso in sistemi di controllo del fumo di livello di prestazione II perché sono classificati B300 e sono conformi alla prova di resistenza al calore e al fuoco così come indicato dalla normativa EN 12101-2:2003. Tutti gli attuatori Bovema includono una dichiarazione volontaria EPD che descrive gli impatti ambientali della produzione.
Classificazione
Ai sensi della norma armonizzata EN12101-2:2003
- B300
Applicazioni
- Motorizzazione e apertura di finestre grandi fino a 90°.
- Progetti con elevate esigenze estetiche (uffici, showroom, alberghi).

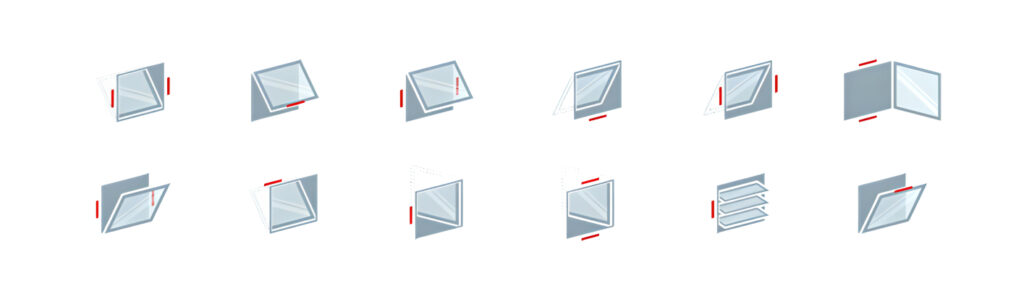

Posizioni di montaggio
